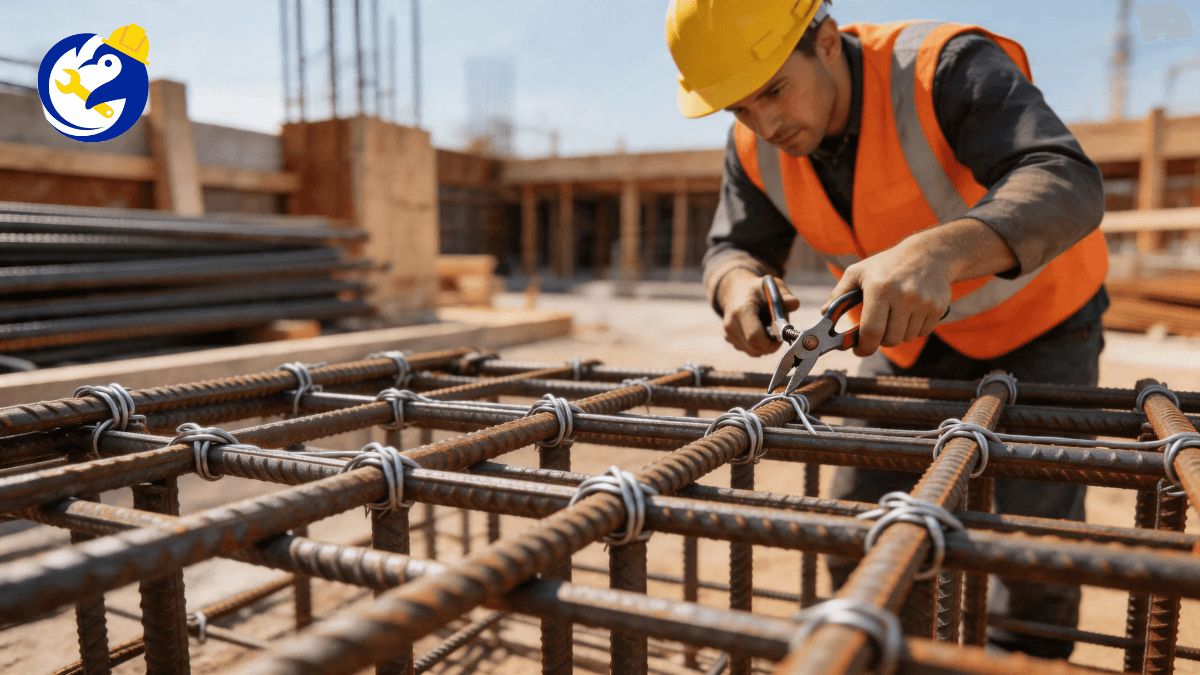

Trong kết cấu bê tông cốt thép, thanh cốt thép (rebar) đóng vai trò then chốt trong việc gia cường khả năng chịu lực, giúp công trình chống lại các tác động uốn, kéo và đảm bảo độ bền lâu dài. Tuy nhiên, phía sau những bản vẽ tưởng chừng đơn giản là cả một quá trình thiết kế và triển khai phức tạp, đòi hỏi độ chính xác cao trong việc bố trí, liên kết và kiểm soát xung đột giữa các cấu kiện.
Với sự phát triển của BIM và các công cụ thiết kế 3D, công tác triển khai cốt thép ngày càng được số hóa và tự động hóa, giúp kỹ sư dễ dàng kiểm soát hình học, khối lượng và tính chính xác ngay từ giai đoạn thiết kế. Bài viết này sẽ giúp bạn hiểu rõ hơn về thanh cốt thép, vai trò của nó trong kết cấu bê tông, cũng như xu hướng ứng dụng công nghệ trong thiết kế và triển khai cốt thép hiện đại.
Thuật ngữ Tekkin dùng để chỉ các thanh thép được bố trí bên trong kết cấu bê tông nhằm tăng khả năng chịu lực. Khi kết hợp với bê tông, hệ cốt thép giúp công trình chịu tốt hơn các lực uốn và lực kéo. Thông thường, các thanh thép biến dạng (deformed bars) được sử dụng rộng rãi với các đường kính phổ biến như D4, D5, D6, D10, D13, D16, D19, D22, D25, D29, D32, D35, D38, D41 và D51 (ví dụ D19 tương ứng đường kính khoảng 19 mm).
Mô hình cốt thép 3D với đường kính cốt thép được mã hóa màu
Một số phần mềm CAD 3D bao gồm chức năng bố trí cốt thép, cho phép kiểm tra và sửa chữa hiệu quả các sự chồng lấn ba chiều mà bản vẽ 2D không thể thực hiện được.
Một tính năng quan trọng là chức năng liên kết, trong đó các thay đổi đối với mô hình, chẳng hạn như thay đổi đường kính cốt thép hoặc khoảng cách bố trí, được phản ánh trong bảng tóm tắt theo thời gian thực.
Hơn nữa, việc kiểm tra sự chồng lấn trong các khu vực cốt thép dày đặc trong giai đoạn thiết kế có thể ngăn ngừa việc phải làm lại trong quá trình thi công và dẫn đến việc thực hiện phương pháp thi công trước khi bắt đầu.
Hình được tạo bằng BrightBIM
Autodesk Revit hay BrightBIM cho phép bạn tạo mô hình 3D các kết cấu và cốt thép trong công trình dân dụng, cũng như thực hiện tính toán khối lượng
Phần mềm | Quốc gia / Nhà phát triển | Ưu điểm | Hạn chế |
|---|---|---|---|
BrightBIM | Việt Nam / TGL Solutions | - Chuyên biệt cho triển khai cốt thép 3D (Rebar Detailing) cho dầm, cột, sàn, móng - Tự động hóa mạnh: dựng thép theo rule (đường kính, spacing, cover…) - Tối ưu tốc độ triển khai shopdrawing, giảm thao tác thủ công - Tự động cập nhật khi thay đổi thiết kế - Xuất shopdrawing & BBS nhanh, đồng bộ và ít sai sót - Hỗ trợ chuẩn hóa dữ liệu thép theo dự án - Tích hợp mạnh trong hệ sinh thái (VinaCAD, VinaCDE, TakaCAD,...) | - Chưa phổ biến quốc tế - Phụ thuộc môi trường Revit - Không xử lý kiến trúc/MEP/IFC toàn diện - Cần người dùng có kiến thức BIM cơ bản |
Autodesk Revit | Mỹ / Autodesk | - Nền tảng BIM tổng thể mạnh (kiến trúc, kết cấu, MEP) - Hỗ trợ mô hình hóa cốt thép 3D trong kết cấu bê tông - Liên kết mô hình – schedule theo thời gian thực - Hỗ trợ clash detection trong môi trường BIM - Quản lý toàn bộ vòng đời mô hình công trình - Hệ sinh thái tích hợp mạnh (Navisworks, Civil 3D, InfraWorks…) | - Cốt thép chưa chuyên sâu cho triển khai shopdrawing - Dựng rebar tốn thời gian với cấu kiện phức tạp - Tự động hóa thấp hơn phần mềm chuyên rebar - Phụ thuộc family/template nhiều - Hiệu suất giảm khi mô hình thép dày đặc - Chi phí cao |
Autodesk Revit là một nền tảng BIM tổng thể được sử dụng rộng rãi trong ngành xây dựng để mô hình hóa và quản lý toàn bộ công trình, bao gồm kiến trúc, kết cấu và MEP. Phần mềm này cũng hỗ trợ mô hình cốt thép 3D và liên kết dữ liệu giữa mô hình với bảng thống kê, giúp kiểm soát thông tin thiết kế một cách đồng bộ.
Tuy nhiên, dù có khả năng triển khai cốt thép, Revit vẫn chủ yếu tập trung vào BIM tổng thể nên chưa tối ưu sâu cho công tác shopdrawing cốt thép chi tiết. Trong các dự án phức tạp, người dùng thường cần kết hợp thêm các công cụ chuyên biệt để tăng hiệu quả triển khai và giảm thời gian xử lý.
BrightBIM là phần mềm một tiện ích mở rộng cho phần mềm Revit, hỗ trợ việc bố trí thép trong các cấu kiện bê tông cốt thép, giúp tối ưu hóa quá trình thiết kế và thi công cốt thép, giảm thiểu thời gian và sai sót đáng kể so với thực hiện thủ công.
Đăng ký dùng thử BrightBIM ngay
Thanh cốt thép là thành phần không thể thiếu trong kết cấu bê tông cốt thép, đóng vai trò gia cường khả năng chịu lực và đảm bảo độ bền, độ an toàn cho công trình. Việc bố trí và triển khai cốt thép chính xác ảnh hưởng trực tiếp đến chất lượng thi công cũng như hiệu quả khai thác công trình về lâu dài.
Trong bối cảnh ứng dụng BIM ngày càng phát triển, công tác thiết kế và triển khai cốt thép đã được số hóa mạnh mẽ, giúp nâng cao độ chính xác, giảm sai sót và tối ưu thời gian thực hiện. Điều này cho thấy cốt thép không chỉ là yếu tố kết cấu, mà còn là một phần quan trọng trong quá trình chuyển đổi số của ngành xây dựng hiện đại.
