Định dạng tệp BCF là gì?

BCF, hay BIM Collaboration Format, là một tiêu chuẩn mở được thiết kế để tạo điều kiện thuận lợi cho việc giao tiếp giữa các ứng dụng BIM khác nhau mà không cần phải gửi toàn bộ mô hình BIM mỗi lần. BCF giúp cải thiện quy trình làm việc dựa trên IFC và hỗ trợ giao tiếp mở giữa các công cụ phần mềm BIM bằng cách bỏ qua các định dạng và quy trình làm việc độc quyền.

Để hoạt động, BCF sử dụng định dạng XML để truyền dữ liệu, trong đó chứa thông tin được ngữ cảnh hóa về các sự kiện liên quan đến một chế độ xem. Dữ liệu này ghi lại thông qua các tọa độ PNG và IFC, cùng với các phần tử BIM như GUID IFC từ một ứng dụng BIM sang một ứng dụng BIM khác.

Tìm hiểu thêm: Hiểu về IFC trong BIM từ A đến Z

Lợi ích của việc sử dụng BCF

• Khả năng tương tác cao: Các bên tham gia dự án có thể cộng tác thông tin phối hợp và trao đổi mô hình ngay cả khi họ sử dụng các phần mềm BIM khác nhau.
• Tăng cường cộng tác: Định dạng này giúp các thành viên dự án dễ dàng giao tiếp về các vấn đề trong mô hình, từ đó nâng cao hiệu quả cộng tác.
• Giảm thiểu rủi ro: BCF giúp giảm thiểu rủi ro mất thông tin và làm cho quá trình diễn ra nhanh hơn và hiệu quả hơn.

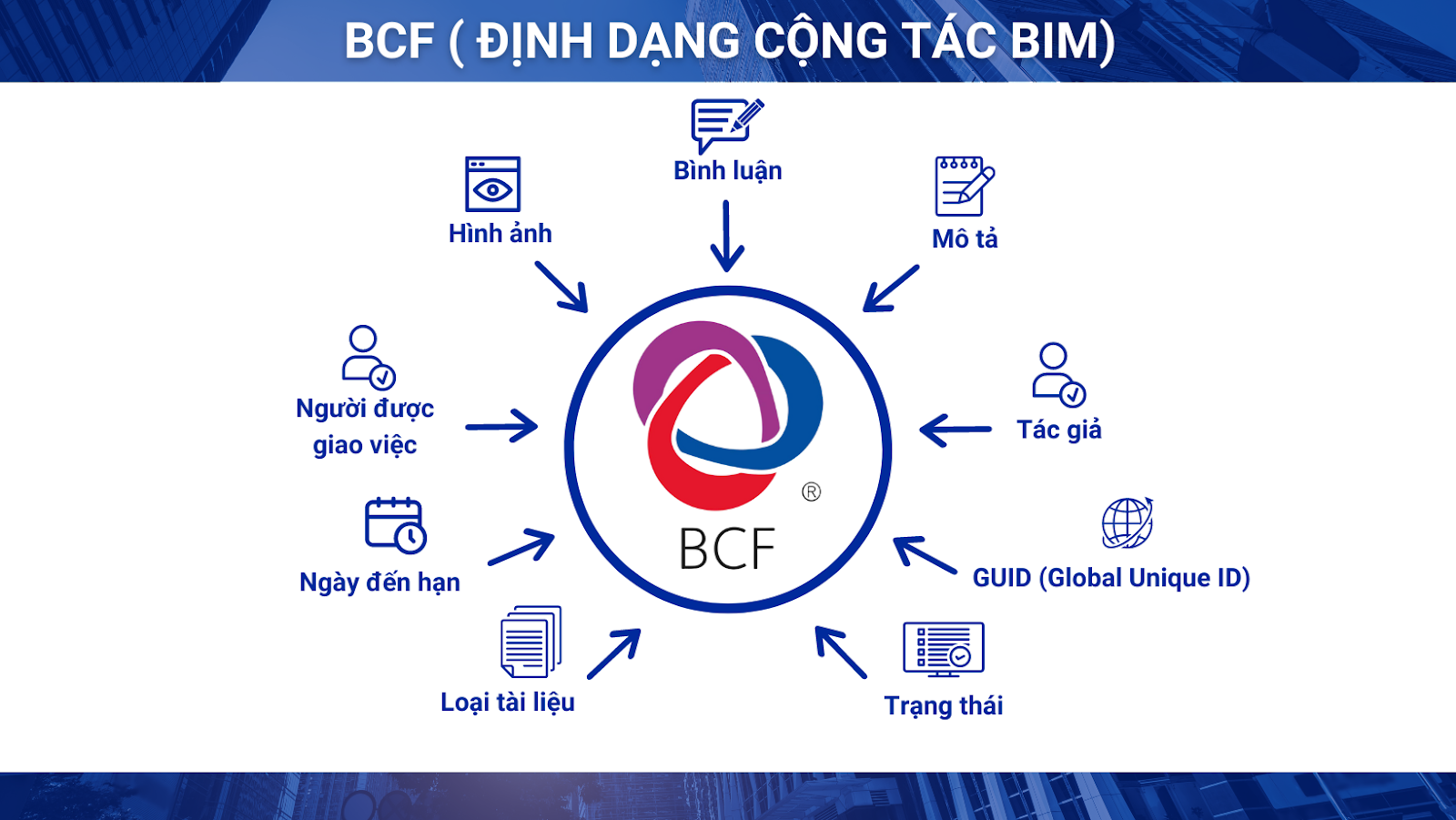

Nội dung của tệp BCF

• Thông tin: Mô tả, tác giả, người được giao việc, trạng thái, loại, ngày tạo, ngày đến hạn, GUID (Global Unique ID), v.v.
• Hình ảnh: Các điểm nhìn (tọa độ IFC), ảnh chụp nhanh, ảnh chụp màn hình và đánh dấu.
• Tham chiếu: Tham chiếu đến mô hình 3D, các yếu tố trong mô hình 3D, tài liệu và các vấn đề khác.
• Giao tiếp: Thư từ và bình luận liên quan đến các vấn đề.

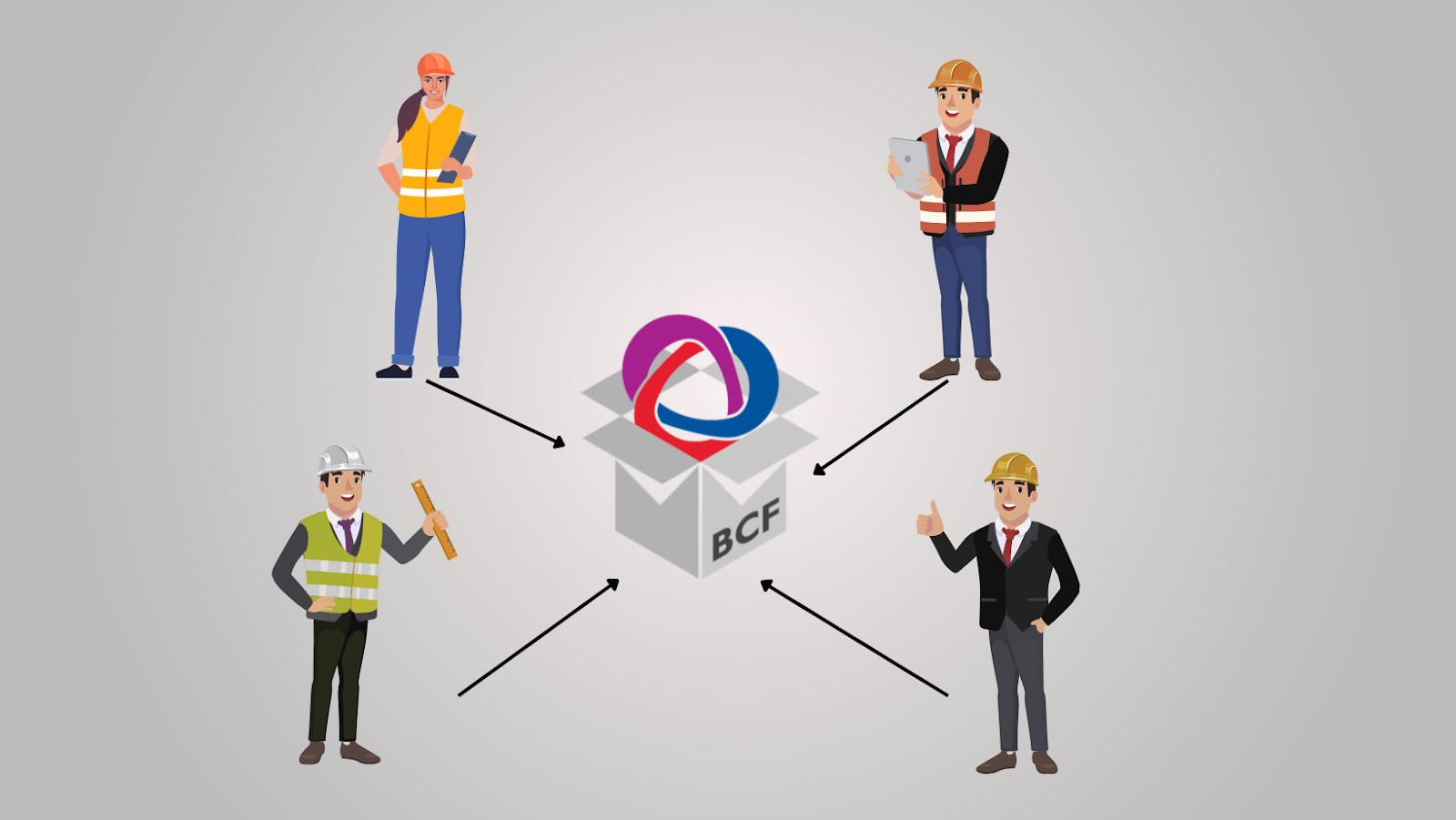

Cách thức hoạt động của BCF

1. Xác định chủ đề: Xác định vấn đề hoặc yêu cầu thông tin bạn muốn truyền đạt.
2. Tạo vấn đề: Cung cấp mô tả, giao cho một người và tạo ảnh chụp màn hình để giải thích vấn đề.
3. Giao và gửi vấn đề: Gửi vấn đề cho các cộng tác viên dự án để họ xem xét và giải quyết.
4. Xác nhận và phê duyệt: Tác giả của vấn đề có thể xác nhận và phê duyệt để vấn đề được đóng hoặc bác bỏ và kích hoạt lại vấn đề.
5. Xem xét và giải quyết: Các thành viên dự án phải xem xét và giải quyết lại vấn đề cho đến khi tác giả đồng ý rằng vấn đề đã được giải quyết.

Phân loại quy trình công việc BCF

Có 2 loại quy trình công việc BCF:

| Trao đổi dựa trên tệp

Các thành viên tạo vấn đề, lưu thành tệp BCF và gửi cho nhau qua email.

| Máy chủ BCF

Lưu và quản lý tất cả các vấn đề và dữ liệu BCF trên máy chủ đám mây. Vấn đề được giao cho đúng thành viên và không bị trùng lặp. Mọi cộng tác viên đều có thể truy cập vào thông tin.

Tìm hiểu thêm: Sự khác biệt giữa BIM và CAD

Kết luận

BCF là một công cụ mạnh mẽ giúp cải thiện cộng tác và quản lý vấn đề trong các dự án BIM. Việc sử dụng BCF có thể giúp tiết kiệm thời gian, giảm thiểu rủi ro và nâng cao chất lượng dự án.
